Lingettes ESD pour salle blanche

Lingettes ESD pour salle blanche

Une lingette conductrice en fibre-pour salle blanche qui attire les particules et draine la charge statique en un seul passage, conçue pour être utilisée dans les salles blanches de classe ISO 4 (classe 10).
Envoyez demande
Description

Lingettes ESD pour salle blanche - Laser-Bord scellé, 9" × 9"

Une lingette conductrice en fibre-pour salle blanche qui attire les particules et draine la charge statique en un seul passage, conçue pour être utilisée dans les salles blanches de classe ISO 4 (classe 10).

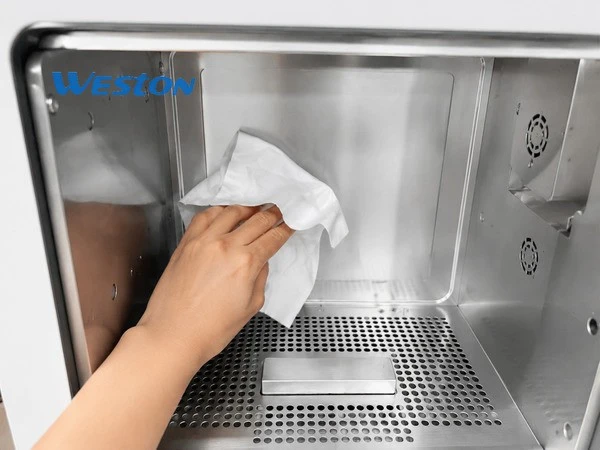

ESD Cleanroom Wipes cleaning delicate metal box



Pourquoi cette lingette est différente



La plupart des lingettes pour salles blanches manipulentsoitélimination des particulesoucontrôle statique bien, et compromis de l'autre. Cette lingette est tissée - non laminée ou enduite - d'un filament conducteur traversant une base en polyester (ou polyester-nylon), de sorte que les performances anti-statiques ne s'effacent pas, ne s'usent pas et ne se décolorent pas après des manipulations répétées.



Caractéristiques principales du produit

Tissage de grille conductrice, pas un revêtement de surface

Tissé à partir de filaments de polyester ou de polyester-nylon entrelacés avec du fil conducteur haute-performance. Étant donné que la conductivité est intégrée à la structure du tissage elle-même, elle résiste pendant toute la durée de vie de la lingette au lieu de se dégrader après quelques utilisations, comme par exemple en cas de pulvérisation-de traitements antistatiques-.

01

Résistance de surface adaptée à la manipulation sensible aux ESD-

La résistivité de surface de 10⁵–10¹¹ Ω - élimine les micropoussières tout en éloignant activement la charge statique du composant ou de la surface à nettoyer, au lieu de simplement déplacer la poussière.

02

Dissipation statique rapide

Temps de décroissance statique inférieur à 1,5 seconde, avec une tension triboélectrique (friction-générée) maintenue en dessous de 100 V. Les deux valeurs peuvent être adaptées aux exigences du processus d'un client.

03

Bords scellés au laser

Les bords sont-découpés et scellés au laser plutôt que dentelés ou pressés, ce qui empêche l'effilochage et la perte de fibres-que les bords coupés ordinaires produisent - importants dans tout environnement où un fil égaré constitue en soi un risque de contamination.

04

Espacement des fibres conductrices configurable

L'espacement des fils conducteurs peut être ajusté (1 cm, 1,5 cm, 2 cm ou personnalisé) en fonction du degré d'agressivité de l'exigence antistatique - pour une ligne donnée.

05




Spécifications du produit

Attribut

Valeur

Tolérance des spécifications

Méthode d'essai

Matériel

100 % polyester

-

-

Taille (L × L)

22,7 × 22,4 cm (≈9" × 9")

22.8 ± 5%

IEST-RP-CC004.3

Épaisseur

420 μm

300–500 μm

IEST-RP-CC004.3

Grammage de base

118 g/m²

120 ± 5%

IEST-RP-CC004.3

Sorbabilité, intrinsèque

2,76 cc/g

Supérieur ou égal à 2,5 cc/g

IEST-RP-CC004.3

Sorbabilité, extrinsèque

346,72 cm3/m²

Supérieur ou égal à 260 cc/m²

IEST-RP-CC004.3

Taux de absorption

1 seconde

Inférieur ou égal à 5 ​​secondes

IEST-RP-CC004.3

Nombre de particules (supérieur ou égal à 0,3 μm)

123

Inférieur ou égal à 300 (Ea/ft³)

IEST-RP-CC004.3

Résistance superficielle

10⁵–10¹¹ Ω

Processus-réglable

-

Temps de décroissance statique

< 1.5 seconds

Processus-réglable

-

Tension triboélectrique

< 100V

Processus-réglable

-

Finition des bords

Scellé au laser-

-

-

Espacement des fibres conductrices

1 cm / 1,5 cm / 2 cm (personnalisé disponible)

-

-




Résumé du rapport de conformité et de test

Chaque lot de production est testé pour les substances restreintes. Vous trouverez ci-dessous un résumé des résultats du rapport de test n° CANEC25022464207, exécuté selon la norme CEI 62321 (équivalent à EN 62321) en utilisant ICP-OES/AAS, UV-Vis ​​et GC-MS. Les limites référencées proviennent de la directive RoHS (UE) 2015/863.

Article de test

Limite

Unité

MDL

Résultat

Plomb (Pb)

1000

mg/kg

2

ND

Mercure (Hg)

1000

mg/kg

2

ND

Cadmium (Cd)

100

mg/kg

2

ND

Chrome hexavalent (Cr(VI))

1000

mg/kg

8

ND

Somme des biphényles polybromés (PBB)

1000

mg/kg

-

ND

Somme des éthers diphényliques polybromés (PBDE)

1000

mg/kg

-

ND

DEHP

1000

mg/kg

50

ND

BBP

1000

mg/kg

50

ND

PAD

1000

mg/kg

50

ND

DIBP

1000

mg/kg

50

ND

Tous les homologues individuels de mono- à déca-biphényle bromé et diphényléther ont également été testés individuellement et signalés comme ND (MDL 25 mg/kg chacun). Résultats complets disponibles sur demande.



Documentation supplémentaire disponible :

  • Rapport de test RoHS
  • Rapport sur le contenu halogène
  • Rapport de test d'huile de silicone
  • Rapport sur les ions métalliques
  • Rapport sur la résistance à la rupture (à la traction)
  • Rapport Propreté / Particules (méthode IEST)



Où cette lingette est utilisée

Nettoyage et emballage ISO Classe 4 (Classe 10)

Chaque lot de production est vérifié par rapport aux valeurs anti-statiques ci-dessus avant la sortie, de sorte que les performances ESD du chiffon sont confirmées lot-par-lot plutôt que supposées à partir d'une fiche technique.

Propreté vérifiée selon le protocole IEST

L'élimination des particules et le pouvoir absorbant sont mesurés à l'aide de la méthodologie IEST-RP-CC004.3, la même norme référencée dans le tableau des spécifications ci-dessus - afin que les équipes d'assurance qualité des salles blanches puissent recouper-vérifier les lots entrants par rapport à une méthode de test connue plutôt qu'à une méthode propriétaire.

Espacement conducteur adapté au processus-

L'espacement des fibres conductrices étant configurable, le même chiffon de base peut être réglé pour des lignes avec une sensibilité statique différente -, par exemple un espacement plus large de 2 cm pour les zones de manipulation générale et un espacement plus serré de 1 cm pour les stations traitant des composants sensibles aux ESD-non emballés.

Exemple de cas d'utilisation

Une ligne d'emballage de semi-conducteurs manipulant des composants non blindés entre les étapes de test et de chargement des plateaux-nécessitait un chiffon qui ne laisserait pas de fibres sur les surfaces des plateaux (bord scellé au laser-) et pourrait amener la charge triboélectrique sur la surface du composant en dessous de 100 V avant l'étape de manipulation suivante (remplie par le<1.5s static decay spec). Batch-level anti-static verification let the line's incoming QC skip a secondary in-house resistance check.



Foire aux questions



Q : Pour quelle classe de salle blanche cette lingette est-elle classée ?

R : Il est testé et emballé pour les environnements ISO de classe 4 (classe 10), avec un nombre de particules (supérieur ou égal à 0,3 μm) vérifié selon IEST-RP-CC004.3.

Q : L'effet antistatique-s'efface-t-il ou s'estompe-t-il ?

R : Non - le fil conducteur est tissé dans le matériau et n'est pas enduit sur la surface, de sorte que les performances ESD ne se dégradent pas comme elles le feraient avec un traitement antistatique topique-.

Q : Quelle est la vitesse réelle de dissipation statique ?

R : Moins de 1,5 seconde dans des conditions de test standard, avec une tension triboélectrique maintenue en dessous de 100 V. Les deux peuvent être ajustés pour un processus spécifique si votre ligne nécessite une décroissance plus rapide ou un plafond de tension plus serré.

Q : L’espacement des fibres conductrices peut-il être personnalisé ?

R : Oui. Les options standard sont un espacement de 1 cm, 1,5 cm et 2 cm ; d'autres espacements peuvent être produits selon les spécifications du client.

Q : La lingette est-elle testée pour les substances réglementées ?

R : Oui. Chaque lot est testé selon les limites de la directive RoHS (UE) 2015/863 via les méthodes CEI 62321 (ICP-OES/AAS, UV-Vis, GC-MS), couvrant les métaux lourds, les PBB/PBDE et les phtalates (DEHP, BBP, DBP, DIBP) - ont tous signalé une ND dans le rapport de lot référencé.

Q : Cette lingette est-elle réutilisable ou à usage unique- ?

R : Il est conçu et testé comme un consommable-à usage unique pour salle blanche ; la réutilisation n'est pas recommandée, car le lavage répété ne fait pas partie du protocole de test qualifié ci-dessus.
